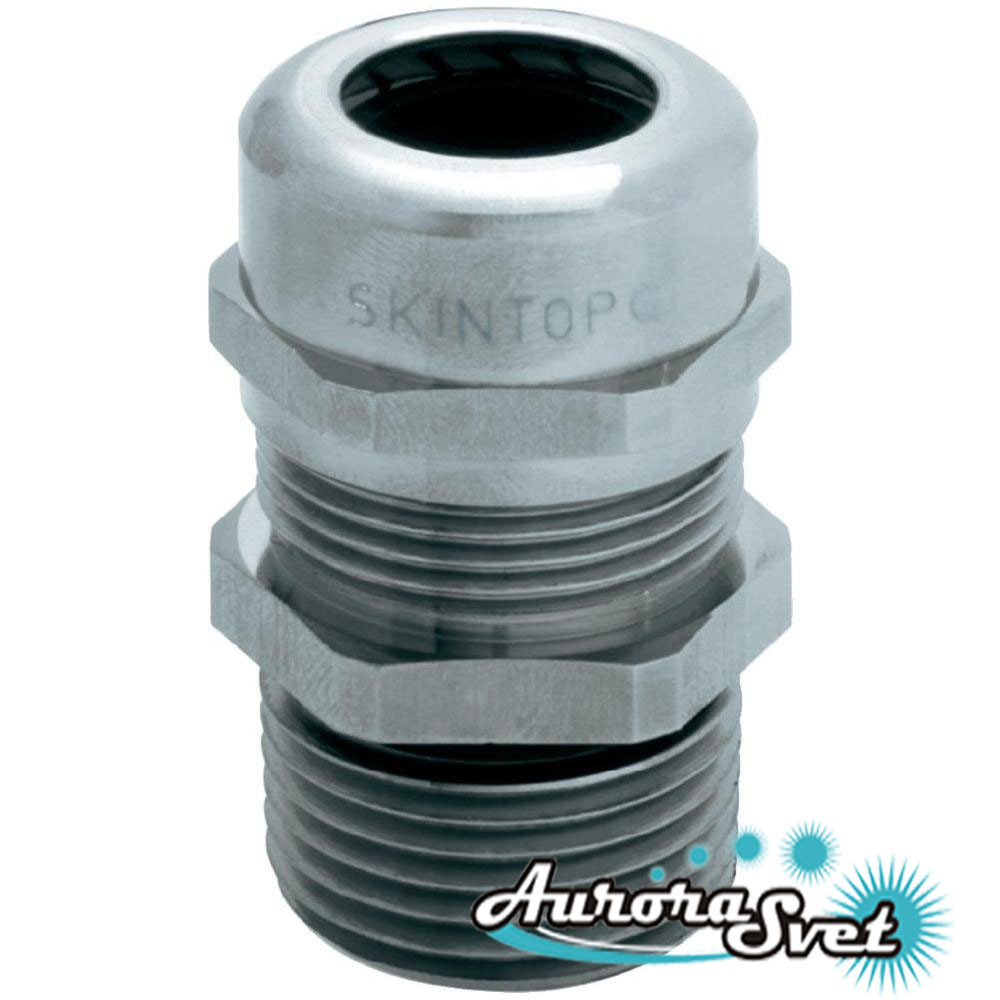

SKINTOP® GRIP-M / SKINTOP® GRIP-M-XL M16x1.5
SKINTOP® GRIP-M — кабельний сальник із сідлоподібним хомутом і захистом кабелю від розтягувальних зусиль для жорстких умов експлуатації
НОВИНКА: тепер зі сполучною різзю XL
Переваги
- Захист від перегинання та випадання кабелів
- Високий захист від розтягувальних зусиль
- Для високих механічних навантажень
- Надійний захист кабелів від перегинів
Сфери застосування
- Кабельні вводи з подвійними затискачами для захисту кабелів від розтягувальних навантажень, для екстремальних умов експлуатації.
- Пересувне електрообладнання
- Електрообладнання на будмайданчиках
- Будівництво кранів і транспортерів
- Зарядна інфраструктура для електромобілів
Стандарти/сертифікатори відповідності
- Метрична сполучна різь відповідно до EN 50262
- Технічна інформація на основі DIN IEC 62444
- Випробувано за IEC 62196-1: кондуктивне заряджання електромобілів
Класифікація ETIM 5
- ETIM 5.0 Class-ID: EC000441
- ETIM 5.0 Class-78: кабельне введення з різзю
Класифікація ETIM 6
- Позначення класу ETIM 6.0: EC000441
- Опис класу ETIM 6.0: Кабельне введення
Внимание
- Монтажні розміри та момент затягування
див. пакувальний лист
Матеріал
- Корпус: Латунь, покрита нікелем насадка: Ущільнення, поліамід: Ущільне кільце CR: NBR
Клас захисту
Температурний діапазон
- Динамічний монтаж: від -25 °C до +100 °C
- Нерухоме застосування: від -40 до +100 °C
| |
Позначення |
Діапазон затиску F, мм |
Ключ SW, мм |
Загальна довжина C, мм |
Довжина різі D, мм |
| GRIP-M |
M16x1,5 |
4.5 - 10.0 |
20,0 |
41,0 |
7,0 |
| GRIP-M |
M20x1,5 |
7 - 13.0 |
24,0 |
46,0 |
8,5 |
| GRIP-M |
M25x1,5 |
9 - 17.0 |
29,0 |
48,5 |
8,0 |
| GRIP-M |
M32x1,5 |
11 - 21.0 |
36,0 |
56,6 |
9,0 |
| |
|
|
|
|
|
|
| GRIP-M-XL |
M16x1,5 |
4.5 - 10.0 |
20,0 |
46,0 |
12,0 |
| GRIP-M-XL |
M20x1,5 |
7 - 13.0 |
24,0 |
49,5 |
12,0 |
| GRIP-M-XL |
M25x1,5 |
9 - 17.0 |
29,0 |
52,5 |
12,0 |
| GRIP-M-XL |
M32x1,5 |
11 - 21.0 |
36,0 |
62,6 |
15,0 |
