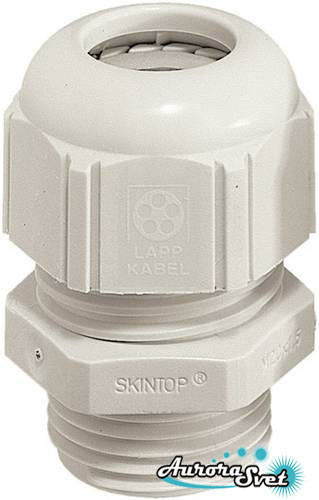

SKINTOP® ST-M50x1.5
SKINTOP® ST-M, пластиковий кабельний сальник із підвищеною оливостійкістю з різним діапазоном затиску, постійним захистом від вібрації, для застосування на платформах морського базування
З допуском IP69! Надійність і під час процесів миття машин і обладнання під високим тиском і гарячою водою!
Контакти герметичні із захистом IP 68 (допускається занурення у воду). Захист від морозів, дощу, високих температур. Захист від пари, обмерзання, пилу.
Застосовується для освітлення мостів, фонтанів, тунелів, кораблів (тятів, лайнерів), аеропортів, поїздів, сонячних панелей, заправлення електромобілів.
Дуже надійні, простота монтажу.
Переваги
- Підвищена оливостійкість і експлуатаційна надійність
- Довговічний захист від вібрації
- Широкий змінний діапазон кріплення
- Оптимальний захист від розтягувальних навантажень
- Різноманітні аксесуари (напр.,
ущільнювальні вставки для декількох
кабелей)
Сфери застосування
- Використовується, коли необхідно забезпечити введення великої кількості кабелів і дротів у корпус, займає мінімальний простір.
- Машино- та станкобудування
- Фотогальванічні системи
- Техніка автоматизації
- Бурові платформи, суднобудування
Стандарти/сертифікатори відповідності
- UL File № E79903
- GGVS: TÜ.EGG.020-95
Конструкція
- Метрична сполучна різь відповідно до EN 50262
- Технічна інформація на основі DIN IEC 62444
Примітка
- SKINTOP® ST(R) M ISO з подовженою сполучною різзю
- SKINTOP® ST(R) M ISO з подовженою сполучною різзю, не мають роздільних здатностей DNV
Класифікація ETIM 5
- ETIM 5.0 Class-ID: EC000441
- ETIM 5.0 Class-78: кабельне введення з різзю
Класифікація ETIM 6
- Позначення класу ETIM 6.0: EC000441
- Опис класу ETIM 6.0: Кабельне введення
Постачані кольори
- RAL 7001 сріблясто-сірий
RAL 7035 світло-сірий
RAL 9005 чорний/стійкі до УФ-променів
Матеріал
- Корпус: поліамід
Ущільнення: CR (хлоропресова гума)
Випробування
Клас захисту
- IP 68 - 5 bar
IP 69
- NEMA Type 1, 12
Температурний діапазон
- Нерухоме застосування: від -40 до +100 °C
- Динамічний монтаж: від -20 °C до +100 °C
|
Позначення |
Діапазон затиску, мм |
Ключ, мм |
Загальна довжина, мм |
Довжина різі, мм |
| ST-M |
М12х1,5 |
3,5-7,0 |
15,0 |
30,0 |
8,0 |
| ST-M |
М16х1,5 |
4,0-10,0 |
19,0 |
34,0 |
8,0 |
| ST-M |
М20х1,5 |
6,0-13,0 |
25,0 |
37,0 |
9,0 |
| ST-M |
М25х1,5 |
8,0-17,0 |
30,0 |
40,0 |
10,0 |
| ST-M |
М32х1,5 |
9,0-21,0 |
36,0 |
47,0 |
10,0 |
| ST-M |
М40х1,5 |
16,0-28,0 |
46,0 |
52,0 |
10,0 |
| ST-M |
М50х1,5 |
27,0-34,0 |
55,0 |
62,0 |
12,0 |
| ST-M |
М63х1,5 |
34,0-45,0 |
66,0 |
71,0 |
12, |
