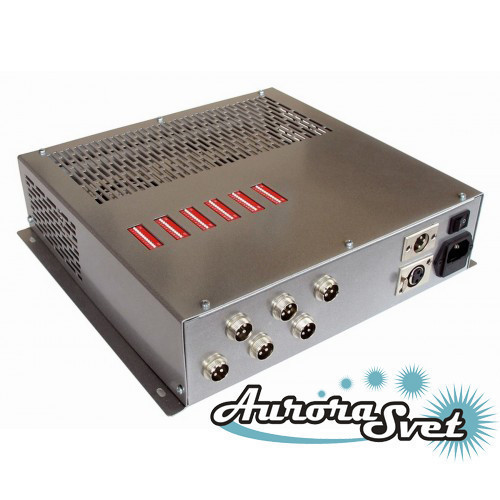

БУС-4-06-600MW блок керування чотириколірними світлодіодними світильниками, кол-во драйверів — 6

БУС-4-06-600MW блок керування чотириколірними світлодіодними світильниками, кількість драйверів — 6, потужність 600 W.

Блоки керування БУС використовуються для керування яскравістю й кольором світлодіодних джерел світла на базі 3W світлодіодів (700ма) і призначений для створення простих і складних світлових ефектів.

БУС — це серія багатоканальних блоків керування, спеціально розроблених для керування чотириколірними світильниками та модулями прямого увімкнення, на базі 3W світлодіодів, з струмом 700ма.

БУС призначений для роботи в складі керованих світлотехнічних систем, що використовують інтерфейс DMX-512, так і автономно за вшитими програмами.

БУС виконує функції багатоканального керованого стабілізованого джерела постійного струму для напівпровідникових джерел світла.

Залежно від моделі, БУС може містити від 1 до 12 незалежно адресованих DMX триканальних драйверів.

DMX драйвер може працювати в трьох режимах:
DMX512 — керування блоком за протоколом DMX512.

Dmx адреса встановлюється для кожного драйвера окремо за допомогою DIP перемикача.

Як приватний випадок, DMX драйвери можуть мати однакові DMX-джерела, відповідно працюватимуть синхронно.

MASTER — автономна робота драйвера за внутрішніми програмами з обраною швидкістю. В БУС тільки один DMX-драйвер може працювати в режимі MASTER, інші в режимі SLAVE.
У режимі MASTER-SLAVE можна під'єднати разом кілька блоків керування БУС.
Блоки керування необхідно з'єднати між собою мережею DMX512.
З обов'язковим використанням DMX512 термінаторів.

SLAVE повне повторення MASTERа.

Принцип роботи

На відміну від конкретної моделі, БУС складається з імпульсного блока живлення та від 1 до 12 незалежних триканальних DMX драйверів.
Імпульсний блок живлення (БЖ) призначений для перетворення змінної напруги мережі 220 V на постійну напругу 24V для живлення DMX драйверів. Потужність БЖ залежить від конкретної моделі БУС.
Драйвер — це три канальний струмовий LED-димер (dimmer), керований за протоколом DMX512. Драйвер — це спеціалізований закінчений пристрій, що складається з мікроконтролера та трьох керованих стабілізаторів постійного струму.

РЕКОМЕНДАЦІЇ З ВИБОРУ МОДЕЛІ БЛОКА КЕРУВАННЯ

Під час вибору конкретної моделі БУС треба особливу увагу приділити таким чинникам:

• кількість каналів керування (драйверів),
• потужність вбудованого блока живлення.

Потужність вбудованого блока живлення.

Потужність блока живлення визначає максимальну кількість під'єднуваних світильників до БУС.
Грубо, мінімальна потужність БУС можна розрахувати, множивши сумарну потужність усіх світлодіодів (світильників) на 1.3
Найбільш часто допущені помилки з вибором моделі блока керування виникають через неправильне оцінювання загальної споживаної потужності системи.
У разі недостатньої потужності БЖ відбувається мимовільне вимкнення БУС, перегрівання, мерехтіння.

Найбільш небезпечна помилка — під'єднання недостатньої кількості світлодіодів на один LED канал. Зменшення цієї кількості може призвести до виходу з ладу всіх під'єднуваних світильників.

У разі сумнівів у виборі моделі БУС Зверніться до консультанта.

Технічні характеристики:
