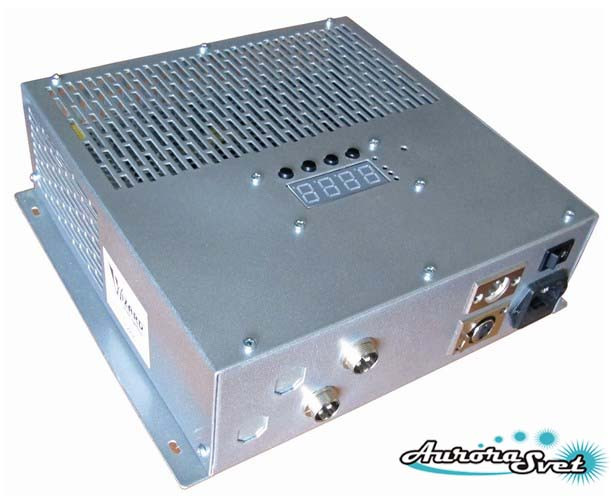

Показати оптові ціниБУС-3-02-100MW-LD блок керування світлодіодними світильниками, кол-во драйверів — 2, потужність 100W.
Блоки керування БУС-3 використовуються для керування яскравістю й кольором світлодіодних джерел світла на базі 3W світлодіодів (700ма) і призначений для створення простих і складних світлових ефектів.
БУС-3 — це серія багатоканальних блоків керування, спеціально розроблених для керування триколірними світильниками та модулями прямого ввімкнення, на базі 3W світлодіодів, з струмом 700ма.
БУС призначений для роботи в складі керованих світлотехнічних систем, що використовують інтерфейс DMX-512, так і автономно за вшитими програмами.
БУС-3 виконує функції багатоканального керованого стабілізованого джерела постійного струму для напівпровідникових джерел світла.
Залежно від моделі, БУС може містити від 1 до 12 незалежно адресованих DMX триканальних драйверів.
DMX драйвер може працювати в трьох режимах:
DMX512 — керування блоком за протоколом DMX512.
Dmx адреса встановлюється для кожного драйвера окремо за допомогою DIP перемикача.
Як приватний випадок, DMX драйвери можуть мати однакові DMX-джерела, відповідно працюватимуть синхронно.
MASTER — автономна робота драйвера за внутрішніми програмами з обраною швидкістю. У БУС-3 тільки один DMX драйвер може працювати в режимі MASTER, інші в режимі SLAVE.
У режимі MASTER-SLAVE можна під'єднати разом кілька блоків керування БУС-3.
Блоки керування необхідно з'єднати між собою мережею DMX512.
З обов'язковим використанням DMX512 термінаторів.
SLAVE повне повторення MASTERа.
Принцип роботи
На відміну від конкретної моделі, БУС-3 складається з імпульсного блока живлення й від 1 до 12 незалежних триканальних DMX драйверів.
Імпульсний блок живлення (БЖ) призначений для перетворення змінної напруги мережі 220 V на постійну напругу 24V для живлення DMX драйверів. Потужність БЖ залежить від конкретної моделі БУС.
Драйвер — це три канальний струмовий LED-димер (dimmer), керований за протоколом DMX512. Драйвер — це спеціалізований закінчений пристрій, що складається з мікроконтролера та трьох керованих стабілізаторів постійного струму.
РЕКОМЕНДАЦІЇ З ВИБОРУ МОДЕЛІ БЛОКА КЕРУВАННЯ
Під час вибору конкретної моделі БУС треба особливу увагу приділити таким чинникам:
Потужність вбудованого блока живлення.
Потужність блока живлення визначає максимальну кількість під'єднаних світильників до БУС.
Грубо, мінімальну потужність БУС можна розрахувати, помножени сумарну потужність усіх світлодіодів (світильників) на 1.3
Найбільш часто допущені помилки з вибором моделі блока керування виникають через неправильне оцінювання загальної споживаної потужності системи.
У разі недостатньої потужності БЖ відбувається мимовільне вимкнення БУС, перегрівання, мерехтіння.
Найбільш небезпечна помилка — під'єднання недостатньої кількості світлодіодів на один LED канал. Зменшення цієї кількості може призвести до виходу з ладу всіх під'єднаних світильників.
У разі сумнівів у виборі моделі БУСПОДверніться до консультанта.
Технічні характеристики:
ПАРАМЕТР | ЗНАЧЕНИЕ |
---|---|
Кількість LED драйверів | 2 |
Потужність БЖ | 100 W |
Габарити ДхШхВ | 258х354х81 |
Вага нетто | 3,2 кг |
Вхідна напруга. | 176 ~ 264VAC |
Режим роботи | DMX512, Master / Slave |
Протокол керування | DMX512 (1990) |
DMX каналов | 6 на один драйвер |
Принцип керування яскравістю | ШІМ (PWM) |
Вихідний струм каналу | 700 мА |
Колірний діапазон | 16,7 млн кольорів (24 біти) (RGB mixing color) |
MAX вих. напряж. | 23V |
Колір корпусу | сріблястий |
Тип охолодження | конвекційна |
Темпер. довкілля | 0С˚ до +35С˚ |
Відносна вологість | 10% ~ 80% (без конденсації) |
Ступінь захисту | IP20 |
Вихідний роз'єм на світильники | MIC334 (4 pin, загальний анод) |
DMX разъем | XLR male, XLR female |
Захист DMX лінії | гальванічна розв'язка |
Основні атрибути | |
---|---|
Виробник | Аurorasvet |
Країна виробник | Україна |
Потужність | 100 Вт |
