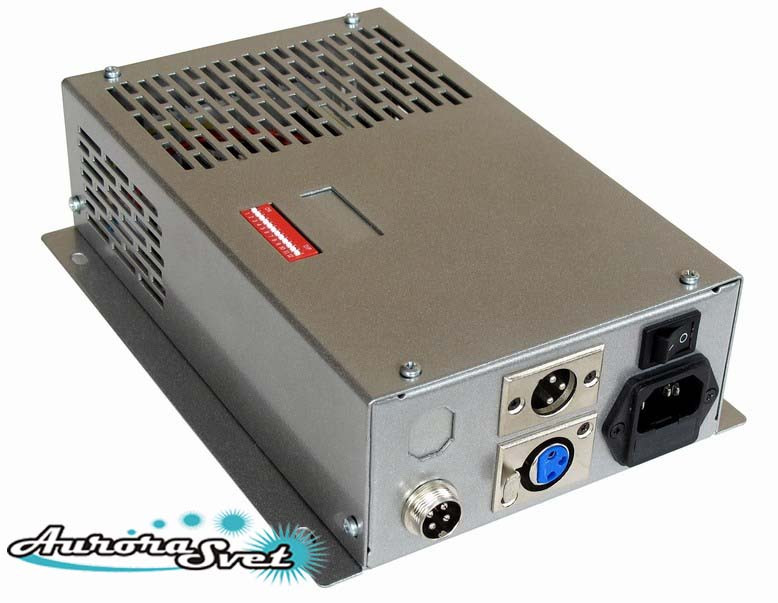

БУС-3-01-065MW блок керування світлодіодними світильниками, кол-во драйверів — 1, потужність 65W.

БУС-3-01-065MW блок керування світлодіодними світильниками, кол-во драйверів — 1, потужність 65W.

БУД-Х — це серія багатоканальних блоків керування, спеціально розроблених для керування триколірними світильниками та модулями прямого увімкнення Блоки керування БУС-Х використовуються для керування яскравістю й кольором світлодіодних джерел світла на базі 3W світлодіодів (700ма) і призначений для створення простих і складних світлових ефектів.БУС-Х призначений для роботи в складі керованих світлотехнічних систем, що використовують інтерфейс DMX-512 так і автономно за вшитими програмами.

БУС-Х виконує функції багатоканального керованого стабілізованого джерела постійного струму для напівпровідникових джерел світла.

Залежно від моделі, БУС-Х може містити від 1 до 12 незалежно адресованих DMX триканальних драйверів.

Блоки керування БУС-Х використовуються для керування яскравістю й кольором світлодіодних джерел світла на базі 3W світлодіодів (700ма) і призначений для створення простих і складних світлових ефектів.

БУС-Х — це серія багатоканальних блоків керування, спеціально розроблених для керування триколірними світильниками та модулями прямого ввімкнення, на базі 3W світлодіодів, з струмом 700ма.

БУД-Х призначений для роботи в складі керованих світлотехнічних систем, що використовують інтерфейс DMX-512, так і автономно за вшитими програмами.

БУС-Х виконує функції багатоканального керованого стабілізованого джерела постійного струму для напівпровідникових джерел світла.

Залежно від моделі, БУС-Х може містити від 1 до 12 незалежно адресованих DMX триканальних драйверів.

DMX драйвер може працювати в трьох режимах:
DMX512 — керування блоком за протоколом DMX512.

Dmx адреса встановлюється для кожного драйвера окремо за допомогою DIP перемикача.

Як приватний випадок, DMX драйвери можуть мати однакові DMX-джерела, відповідно працюватимуть синхронно.

MASTER — автономна робота драйвера за внутрішніми програмами з обраною швидкістю. У БУС-Х тільки один DMX драйвер може працювати в режимі MASTER, інші в режимі SLAVE.

У режимі MASTER-SLAVE можна під'єднати разом кілька блоків керування БУС-Х.
Блоки керування необхідно з'єднати між собою мережею DMX512.
З обов'язковим використанням DMX512 термінаторів.

SLAVE повне повторення MASTERа.

Принцип роботи

На відміну від конкретної моделі, БУС-Х складається з імпульсного блока живлення й від 1 до 12 незалежних триканальних DMX драйверів.
Імпульсний блок живлення (БЖ) призначений для перетворення змінної напруги мережі 220 V на постійну напругу 24V для живлення DMX драйверів. Потужність БЖ залежить від конкретної моделі БУС-Х Драйвер — це триканальний токовий LED-димер (dimmer), керований за протоколом DMX512. Драйвер — це спеціалізований закінчений пристрій, що складається з мікроконтролера та трьох керованих стабілізаторів постійного струму.

РЕКОМЕНДАЦІЇ ЩОДО ВИБОРУ МОДЕЛІ БЛОКА КЕРУВАННЯ

Під час вибору конкретної моделі БУС-Х треба особливу увагу приділити таким чинникам:

·        кількість каналів керування (драйверів),

·        потужність вбудованого блока живлення.

Потужність вбудованого блока живлення.

Потужність блока живлення визначає максимальну кількість під'єднаних світильників до DriverBox.
Грубо, мінімальну потужність БУС-Х можна розрахувати, множивши сумарну потужність усіх світлодіодів (світильників) на 1.3
Найбільш часто допущені помилки з вибором моделі блока керування виникають через неправильне оцінювання загальної споживаної потужності системи.
У разі недостатньої потужності БЖ відбувається мимовільне вимкнення БУС-Х, перегрівання, мерехтіння.

Найбільш небезпечна помилка — під'єднання недостатньої кількості світлодіодів на один LED канал. Зменшення цієї кількості може призвести до виходу з ладу всіх під'єднаних світильників.

У разі сумнівів у виборі моделі БУС-Х зверніться до консультанта.

Технічні характеристики:
