Контролер керування пікселями цифровими світлодіодними.

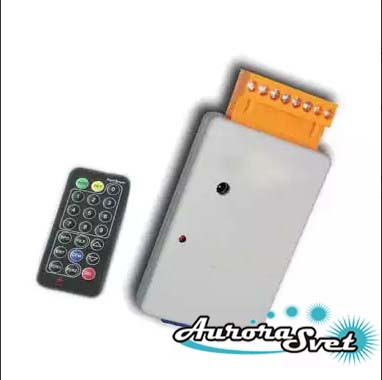

YM-1024 — Контролер керування пікселями цифровими світлодіодними.

Призначений для керування цифровими світлодіодними пікселями та іншими пристроями на основі мікросхем (IC) LPD6803, P9813, PD8806, TLS3001, TM1803, DMX512.

Належить до типу OFF-line, тобто починає працювати під час увімкнення живлення, програма працює в нескінченному циклі. Максимальна кількість під'єднуваних пікселів — 1024 шт.

Застосовуються для створення анімованих вивісок, логотипів, виставкових стендів та інших динамічних світлодіодних акцентів. Програмується за допомогою ПЗ LED Lighting Control.

ПЗ дає змогу створювати різноманітні анімаційні та відеоефекти. Контролер працює за програмою з внутрішньої пам'яті. Флеш SD карта потрібна тільки для перепрограмування контролера.

Технічні характеристики контролера YM-1024:

Мах. коло під'єднуваних пікселів 1024

Вбудована пам'ять 128 мб

Напруга живлення 5-24V DC

Потужність, максимальна 3 Вт IP 20

Робоча температура -20o - +50oС

Габарити (ДхШхВ) 86 мм х 45мм х 15 мм Вага 70г

Підтримувані IC LPD6803, P9813, LPD8806, TLS3001, TM1803, DMX512

Комплект постачання:

- контроллер YM-1024,

- інфрачервоний пульт керування,

- флеш карта формата SD (512MB или 1GB).

Процедура програмування контролера складається з таких етапів:

- створення проекту, на цьому в програму вводиться фактична послідовність розміщення пікселів,

- створення та редагування анімаційної програми,

- генерація даних для завантаження в контролер,

— запис отриманих даних на SD-пам'ять, карт-ридер до складу постачання не входить.

— перезапис даних з SD пам'яті в пам'ять контролера.

ПЗ «LED Lighting Control» дадуть змогу швидко створювати ефекти за допомогою стандартних інструментів. Для створення унікальних і складних ефектів, необхідне поглиблене знання ПЗ.

Треба розуміти, що створення оригінальних ефектів може зайняти досить великий час.
